Seleksi Perkakas Akhir untuk Palletizer Robot Sistem Penanganan Kabel Melingkar

Alat end-of-arm (EOAT) pada Robotic Palletizer adalah satu-satunya komponen yang paling bertanggung jawab atas apakah sistem benar-benar memenuhi target waktu siklus dan akurasi penempatannya dalam produksi — namun ia menerima perhatian teknis yang jauh lebih sedikit dibandingkan lengan robot itu sendiri selama fase spesifikasi. Bagi produsen kabel, tantangan ini sangat berat karena kabel melingkar merupakan muatan mekanis yang tidak nyaman: berbentuk bulat, relatif mudah berubah bentuk, diameter luarnya bervariasi di seluruh rangkaian produk, dan sering kali berada pada posisi dan orientasi yang tidak konsisten pada konveyor pengumpan. Gripper yang dirancang untuk karton kaku atau tas seragam akan rusak berulang kali pada kabel melingkar, sehingga menghasilkan kesalahan penempatan yang terakumulasi menjadi muatan palet yang tidak stabil dan memerlukan intervensi manual untuk memperbaikinya.

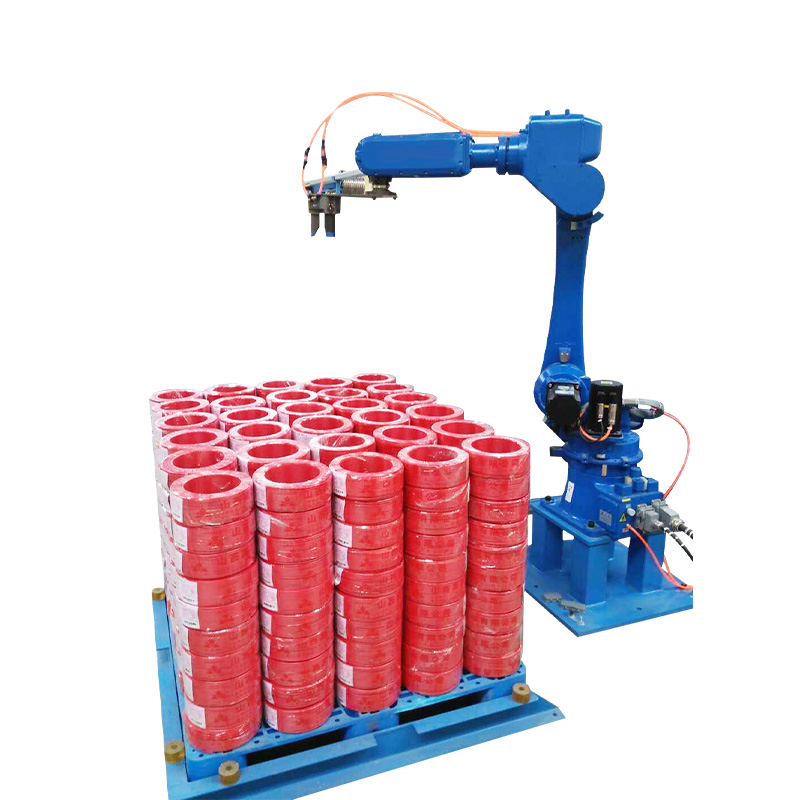

Dua pendekatan EOAT yang dominan untuk pembuatan palet kabel melingkar adalah penjepit penjepit dan pengangkat gaya garpu. Penjepit penjepit menerapkan tekanan lateral dari dua atau lebih permukaan rahang untuk menahan kumparan selama perpindahan — efektif untuk kumparan dengan diameter luar yang konsisten dan bahan jaket yang cukup kaku untuk menahan deformasi akibat gaya penjepit. Pengangkat gaya garpu memasukkan dua atau lebih gigi di bawah kumparan dan mengangkat dari bawah, yang secara inheren lebih memaafkan variasi OD tetapi memerlukan kumparan untuk ditempatkan pada ketinggian yang diketahui di atas permukaan konveyor dan memerlukan jarak yang cukup di bawah kumparan untuk penyisipan gigi. Untuk lingkungan produk campuran yang menjalankan OD kabel dari 8mm hingga 60mm pada sel pembuatan palet yang sama, alat hibrid dengan lebar penjepit yang dapat disesuaikan dan penyangga bawah yang dapat ditarik menawarkan rentang kompatibilitas terluas dengan mengorbankan kompleksitas perkakas yang lebih tinggi dan waktu pergantian yang lebih lama antar rangkaian produk.

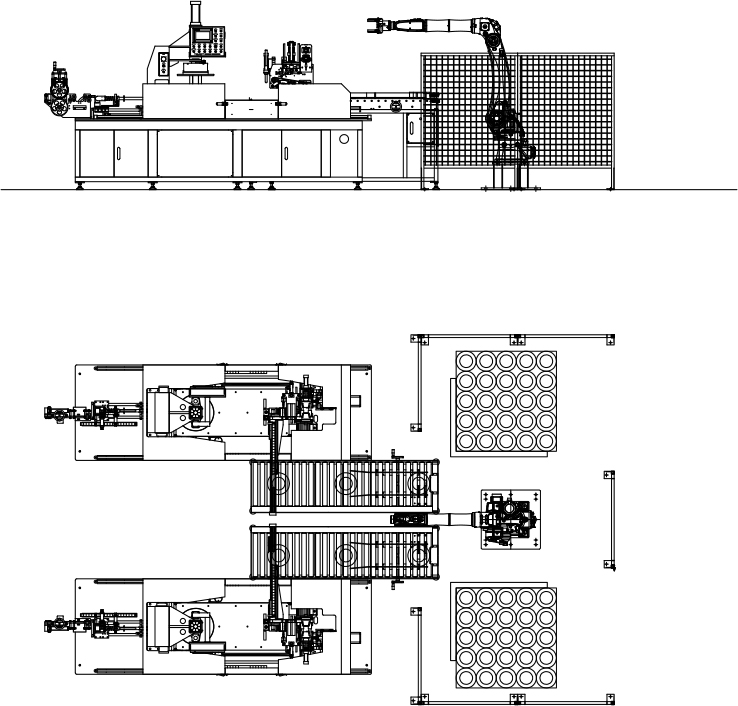

Shanghai Yessjet Precise Machinery Co., Ltd. mengembangkan spesifikasi EOAT sebagai bagian dari Penumpuk Robot Cerdas proses desain sistem, dimulai dengan matriks muatan yang mendokumentasikan kisaran OD koil, kisaran berat koil, kekerasan material jaket, dan konfigurasi strapping untuk setiap produk kabel yang ingin dijalankan oleh pelanggan. Matriks ini menggerakkan desain mekanis alat dan lintasan program robot, karena kumparan yang lebih berat atau OD yang lebih besar memerlukan sudut pendekatan dan profil perlambatan yang berbeda untuk menjaga akurasi penempatan dalam toleransi ±5 mm yang diperlukan sebagian besar pola palet untuk penumpukan yang stabil.

Pemrograman Pola Pallet: Pola Statis vs. Logika Lapisan Adaptif

Pemrograman pola palet dalam sebuah Lengan Robot Penumpukan Cerdas sistem ini lebih kompleks untuk produk gulungan bulat dibandingkan karton persegi panjang, karena lingkaran tidak melakukan pengetesan secara efisien dan manajemen celah antar gulungan menentukan stabilitas palet dan kepadatan muatan efektif per palet. Pemrograman pola statis — di mana setiap lapisan mengikuti kisi penempatan kumparan yang telah ditentukan sebelumnya — mudah diterapkan dan menghasilkan hasil yang dapat diprediksi untuk satu produk. Namun, pola statis menjadi kendala dalam lingkungan produk campuran di mana OD koil bervariasi di setiap proses, karena pola yang dioptimalkan untuk koil OD 200mm akan meninggalkan celah yang berlebihan atau menyebabkan gangguan kontak koil-ke-koil ketika saluran beralih ke produk OD 240mm tanpa penyesuaian pola.

Logika lapisan adaptif mengatasi hal ini dengan menghitung grid penempatan saat runtime berdasarkan OD kumparan aktual yang diukur oleh sistem visi atau dimasukkan melalui antarmuka manajemen resep. Pengontrol robot menentukan berapa banyak kumparan yang muat per lapisan pada OD saat ini, menghitung jarak baris dan kolom yang optimal untuk memusatkan pola dalam tapak palet, dan menghasilkan titik arah untuk setiap pergerakan penempatan secara dinamis. Pendekatan ini menghilangkan kebutuhan untuk memelihara perpustakaan pola statis untuk setiap SKU produk — perpustakaan yang dalam praktiknya menjadi semakin berat dan menjadi beban pemeliharaan seiring dengan diperkenalkannya produk kabel baru.

Perbandingan Pendekatan Pola berdasarkan Lingkungan Produksi

Pola interlock lapisan — di mana lapisan bergantian diputar 90 derajat atau diimbangi dengan setengah jarak kumparan — meningkatkan stabilitas palet secara signifikan untuk kumparan bulat, yang tidak memiliki permukaan datar untuk mencegah geser ke samping. Menerapkan interlock lapisan dalam sistem pola adaptif memerlukan pengontrol robot untuk melacak nomor lapisan saat ini dan menerapkan offset rotasi yang benar ke grid yang dihitung, sebuah langkah logika yang mudah untuk diterapkan tetapi sering dihilangkan dalam sistem pola statis dasar karena memerlukan pemrograman pola yang lebih kompleks daripada yang biasanya dilakukan oleh operator yang dilatih.

Analisis Waktu Siklus: Dimana Sistem Penumpuk Robot Cerdas Kehilangan Waktu dalam Produksi Nyata

Waktu siklus yang dikutip pemasok untuk Penumpuk Robot Cerdas hampir selalu diukur dalam kondisi ideal: satu ukuran kumparan, diposisikan sebelumnya pada titik pengumpanan tetap, ditempatkan pada palet kosong pada ketinggian tetap, tanpa peristiwa pergantian palet. Waktu siklus produksi riil secara konsisten 15–30% lebih lama dibandingkan angka yang disebutkan di atas karena faktor-faktor yang terdapat dalam setiap peralihan produksi namun tidak ada dalam uji patokan: variasi posisi kumparan pada konveyor pengumpan, pertumbuhan tinggi palet seiring dengan penumpukan lapisan, waktu henti penggantian palet, dan pengambilan ulang yang sesekali terjadi ketika kumparan tidak terpasang dengan benar pada upaya penempatan pertama.

Kehilangan waktu terbesar yang dapat dipulihkan di sebagian besar instalasi Lengan Robot Penumpukan Cerdas adalah urutan pertukaran palet — waktu antara robot menempatkan kumparan terakhir pada palet penuh dan penempatan pertama pada palet kosong baru. Pertukaran palet manual menggunakan forklift biasanya memakan waktu 60–120 detik; selama jendela ini jalur penggulungan hulu berhenti atau mengumpulkan kumparan pada konveyor penyangga yang mungkin tidak memiliki kapasitas yang cukup untuk rangkaian pertukaran yang panjang. Dispenser palet otomatis — yang menempatkan palet kosong di bawah wadah kerja robot saat palet saat ini masih diisi — mengurangi kesenjangan pertukaran menjadi 10–20 detik dan menghilangkan ketergantungan pada ketersediaan forklift, yang dalam fasilitas multi-jalur sering kali merupakan sumber daya bersama yang menciptakan konflik penjadwalan.

• Penempatan konveyor pengumpan: Variasi posisi kumparan sebesar ±30 mm pada konveyor pengumpanan menambah 0,3–0,8 detik per siklus pengambilan untuk sistem panduan penglihatan yang melakukan koreksi posisi — pada 500 pengambilan per shift, hal ini berarti 2,5–6,5 menit waktu kumulatif yang hilang
• Kompensasi ketinggian palet: Setiap lapisan yang berurutan menaikkan titik penempatan sebesar tinggi tumpukan kumparan; robot harus menempuh jarak vertikal yang lebih panjang untuk lapisan atas, menambahkan 0,2–0,5 detik per penempatan dibandingkan dengan siklus lapisan tanah — efek ini digabungkan pada palet penuh yang terdiri dari 6–8 lapisan
• Pilih kembali acara: Kumparan yang tidak terpasang dengan benar setelah upaya penempatan pertama mengharuskan robot untuk mengangkat, mengubah posisi, dan menempatkan kembali — urutan yang memakan waktu 3–8 detik dan terjadi pada tingkat 1–3% dari total pengambilan dalam sistem tanpa sensor konfirmasi penempatan
• Gangguan ekor tegap: Ekor tali yang longgar pada kumparan yang tidak diikat dengan sempurna dapat mengganggu kumparan yang berdekatan selama penempatan, sehingga memerlukan waktu 2–5 detik agar ekor dapat mengendap sebelum robot melepaskan kumparan — masalah ini dapat ditelusuri kembali ke stasiun pengikat hulu, bukan pada robot itu sendiri.

Integrasi Sistem Visi dalam Sel Palletizer Robot: Kalibrasi dan Manajemen Drift

Sistem Palletizer Robot yang dipandu penglihatan di lingkungan manufaktur kabel menghadapi tantangan kalibrasi yang berbeda dari aplikasi visi industri pada umumnya karena lingkungan kerja menggabungkan getaran dari mesin yang berdekatan, pencahayaan sekitar yang bervariasi dari pergerakan derek di atas kepala, dan karakteristik permukaan produk — kumparan yang diikat dengan bahan tali reflektif dan lapisan akhir jaket matte atau semi-gloss — yang menciptakan kontras gambar yang tidak konsisten tergantung pada sudut pencahayaan dan warna jaket. Sistem penglihatan yang dikalibrasi pada pagi hari di bawah pencahayaan pabrik yang stabil dapat menghasilkan kesalahan posisi pengambilan sebesar 5–15 mm pada pertengahan shift jika bayangan derek di atas kepala atau getaran peralatan di dekatnya telah menggeser penghitungan pusat massa gambar yang efektif.

Pendekatan paling efektif untuk mengelola penyimpangan kalibrasi penglihatan di lingkungan produksi adalah kombinasi pencahayaan terstruktur tetap dalam bidang pandang penglihatan — tidak bergantung pada pencahayaan sekitar pabrik — dan rutinitas verifikasi kalibrasi dalam siklus secara berkala. Pencahayaan terstruktur, biasanya berupa lampu cincin atau lampu batang linier yang dipasang pada braket kamera, memastikan geometri iluminasi tetap konstan, apa pun kondisi sekitar. Pemeriksaan kalibrasi dalam siklus melibatkan robot secara berkala memilih target referensi pada posisi yang diketahui dan membandingkan posisi yang dilaporkan sistem penglihatan dengan kebenaran dasar yang diketahui; penyimpangan di atas ambang batas memicu rutinitas kalibrasi ulang otomatis sebelum produksi dilanjutkan.

Penyimpangan termal adalah masalah kalibrasi sekunder di fasilitas tanpa kontrol iklim. Braket pemasangan kamera dan dudukan robot mengembang secara termal di siang hari, menggeser hubungan spasial antara bingkai kamera dan bingkai dunia robot sebesar sepersekian milimeter yang terakumulasi menjadi kesalahan penempatan sebesar 3–8 mm pada suhu puncak sore hari. Kompensasi penyimpangan termal memerlukan koreksi koefisien suhu dalam matriks transformasi robot-ke-kamera — yang berasal dari proses kalibrasi pada berbagai suhu — atau struktur pemasangan paduan Invar yang kaku untuk kamera yang meminimalkan ekspansi termal. Sebagian besar fasilitas produksi mengatasi hal ini secara pragmatis dengan memperluas toleransi penempatan dalam pola palet untuk menyerap rentang penyimpangan, menerima sedikit pengurangan kepadatan palet sebagai imbalan atas penghapusan beban pemeliharaan kalibrasi.

Arsitektur Keselamatan dalam Sel Lengan Robot Penumpukan Cerdas: Melampaui Pagar Pengaman

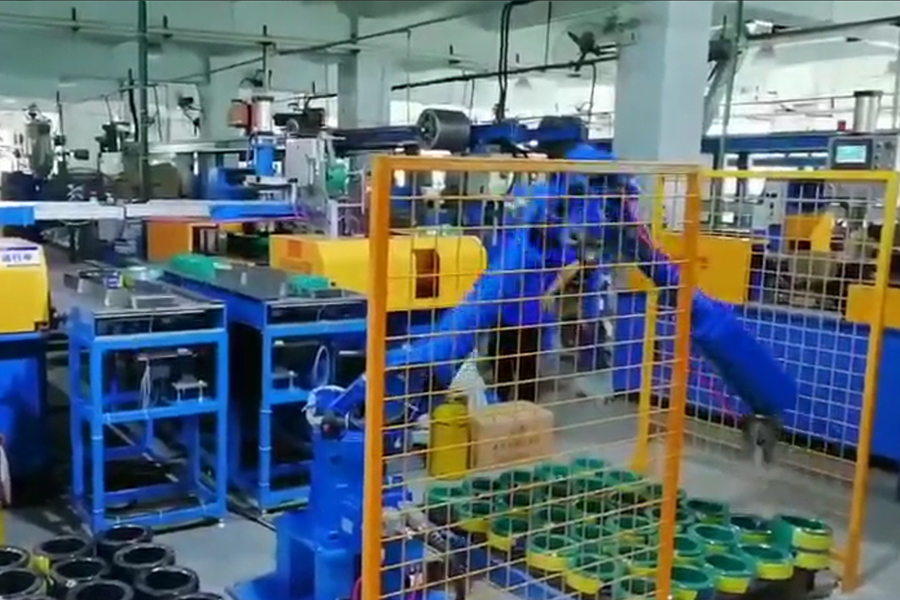

Arsitektur keselamatan tradisional untuk sel robot industri bergantung pada pagar perimeter fisik dengan gerbang akses yang saling bertautan — sebuah solusi yang efektif namun menimbulkan hambatan operasional di fasilitas di mana operator memerlukan akses sering ke lingkup kerja robot untuk membersihkan koil yang macet, pemeriksaan kualitas palet, atau manajemen strap tail. Dalam operasi pembuatan palet kabel dengan throughput tinggi, seringnya gangguan pagar mengurangi waktu kerja sistem yang efektif secara signifikan karena setiap pintu masuk memicu penghentian keselamatan penuh dan memerlukan rangkaian restart yang disengaja sebelum produksi dilanjutkan. Efek kumulatif di seluruh shift produksi dapat mencapai 5–10% dari total waktu yang tersedia, sehingga mengimbangi sebagian penghematan tenaga kerja yang dihasilkan oleh Intelligent Stacking Robot Arm.

Instalasi Intelligent Robot Stacker modern semakin banyak menggunakan arsitektur keselamatan kolaboratif yang menggantikan atau melengkapi pagar perimeter dengan pemindai area, sistem penglihatan dengan tingkat keamanan, dan mode robot dengan kekuatan terbatas. Pemindai area — perangkat keselamatan berbasis laser yang dipasang di lantai — menentukan zona keamanan yang dapat dikonfigurasi dalam lingkup kerja robot. Saat operator memasuki zona yang ditentukan, robot akan mengurangi kecepatannya ke kecepatan yang aman (biasanya 250mm/s atau lebih rendah, sesuai ISO/TS 15066) daripada berhenti total, sehingga memungkinkan manusia-robot hidup berdampingan secara terbatas untuk inspeksi dan tugas-tugas intervensi kecil tanpa penghentian produksi penuh. Pemberhentian penuh masih terpicu jika operator menembus zona pengecualian dalam di sekitar area pick-and-place yang aktif.

• Pemberhentian yang dipantau dengan tingkat keamanan (SRMS): Robot berhenti dan mempertahankan posisi ketika operator memasuki zona yang dipantau; produksi dilanjutkan secara otomatis ketika operator keluar — tidak perlu memulai ulang secara manual, sehingga mengurangi waktu henti peristiwa akses ke waktu transit melalui zona
• Pemantauan kecepatan dan pemisahan (SSM): Robot terus-menerus mengurangi kecepatan saat operator mendekat, dihitung secara real-time dari pengukuran jarak pemindai — jarak pendekatan terdekat menentukan apakah robot melambat ke kecepatan lambat, kecepatan berkurang, atau berhenti secara protektif
• Pembatasan daya dan gaya (PFL): Tersedia pada platform robot kolaboratif, PFL membatasi kekuatan yang dapat diberikan lengan robot pada kontak — cocok untuk aplikasi kumparan kabel dengan muatan lebih rendah di mana berat kumparan berada dalam kisaran muatan robot kolaboratif (biasanya hingga 16kg untuk platform kolaboratif saat ini)
• Integrasi PLC Keamanan: Semua fungsi keselamatan — zona pemindai area, interlock gerbang, sirkuit penghentian darurat, dan input keselamatan robot — harus dikelola melalui PLC keselamatan khusus (berperingkat SIL 2 atau PLe) daripada melalui PLC mesin standar, memastikan bahwa logika keselamatan tidak dapat diubah secara tidak sengaja selama perubahan resep atau program

Didirikan pada tahun 2002 di Shanghai dan diperluas melalui pendirian Jiangsu Yessjet Precise Machinery Co., Ltd. di Yixing pada tahun 2017, Shanghai Yessjet Precise Machinery Co., Ltd. merancang arsitektur keselamatan Robotic Palletizer sesuai dengan persyaratan ISO 10218-2 dan GB 11291.2 dari fase tata letak sistem awal. Konfigurasi zona keselamatan, analisis frekuensi akses, dan desain prosedur restart didokumentasikan selama uji penerimaan pabrik dan divalidasi di lokasi selama commissioning — memastikan bahwa arsitektur keselamatan yang dipasang sesuai dengan alur kerja operator sebenarnya di fasilitas pelanggan dan bukan pola akses teoritis yang diasumsikan selama tahap desain.
