Gulungan Ketegangan Lancip: Mengapa Ketegangan Konstan Adalah Strategi yang Salah untuk Kumparan Kabel Besar

Salah satu kesalahpahaman yang paling sering terjadi dalam praktik penggulungan kabel adalah bahwa mempertahankan titik setel tegangan yang konstan di seluruh pembuatan kumparan penuh akan menghasilkan kualitas kumparan terbaik. Pada kenyataannya, tegangan konstan berliku pada a Mesin Pengambil Kabel Kawat Bermotor menghasilkan gulungan yang tidak stabil secara mekanis pada konstruksi berdiameter besar karena lapisan dalam — yang digulung pada awal gulungan ketika radius belitan kecil — dikenakan pembebanan tekan dari setiap lapisan berikutnya yang dililitkan di atasnya. Ketika spool terbentuk ke luar, tekanan radial kumulatif pada lapisan terdalam meningkat secara progresif, yang pada akhirnya melebihi kekuatan luluh tekan jaket kabel dan menyebabkan deformasi permanen pada insulasi pada antarmuka lapisan. Deformasi tidak terlihat secara eksternal tetapi menghasilkan peningkatan pembacaan kapasitansi dan potensi kelemahan dielektrik pada titik yang terkena dampak.

Belitan tegangan lancip mengatasi hal ini dengan secara sengaja mengurangi tegangan belitan seiring dengan bertambahnya diameter kumparan. Ketegangan pada diameter belitan tertentu ditetapkan sebagai persentase tegangan awal, mengikuti profil lancip — linier atau melengkung — yang menjaga tekanan radial pada lapisan dalam dalam batas yang dapat diterima di seluruh bangunan. Rasio lancip tipikal untuk kabel daya berinsulasi PVC adalah 60–75%, artinya tegangan pada diameter luar kumparan penuh adalah 60–75% dari tegangan yang diterapkan pada inti. Profil lancip yang tepat ditentukan oleh modulus jaket kabel, geometri spool, dan tegangan tekan lapisan dalam maksimum yang dapat diterima — parameter yang memerlukan perhitungan teknik daripada coba-coba empiris pada spool produksi.

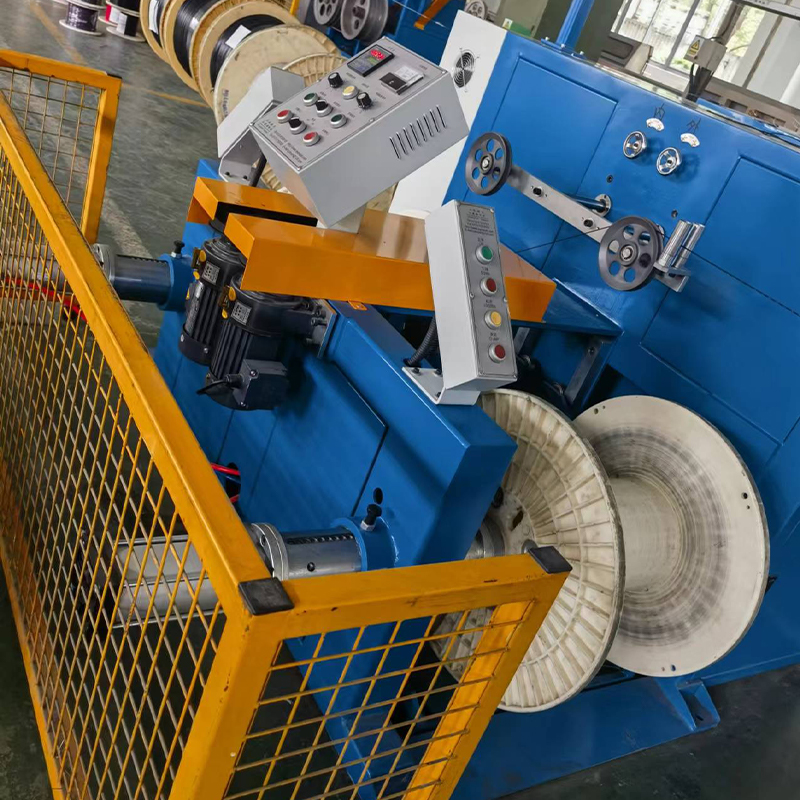

Menerapkan tegangan lancip pada Mesin Pengambil Kabel Otomatis memerlukan sistem kontrol untuk melacak diameter belitan arus secara terus menerus dan menerapkan titik setel tegangan yang sesuai secara real time. Diameter belitan dapat diperoleh dari rasio kecepatan lintasan terhadap kecepatan putaran spool — perhitungan yang tersedia di sebagian besar platform penggerak servo modern tanpa memerlukan sensor tambahan. Shanghai Yessjet Precise Machinery Co., Ltd. mengonfigurasi profil tegangan lancip sebagai bagian dari sistem resep produk pada rangkaian Mesin Pengambil Kabel Kawat Bermotor, sehingga operator dapat menyimpan dan mengingat parameter lancip yang benar untuk setiap spesifikasi kabel tanpa perhitungan ulang manual di mesin selama pergantian produk.

Perhitungan Traverse Pitch dan Pengaruhnya Terhadap Stabilitas Lapisan Spool

Jarak lintasan — jarak lateral gerak kabel per putaran kumparan belitan — adalah parameter yang menentukan seberapa padat kabel dikemas melintasi lebar flensa kumparan dan apakah antarmuka lapisan stabil secara geometris. Jarak traverse yang salah menghasilkan salah satu dari dua mode kegagalan: jarak yang terlalu ketat menciptakan lapisan yang tumpang tindih di mana kabel yang berdekatan saling menggali di bawah tegangan belitan, menyebabkan kerusakan permukaan jaket dan ketinggian lapisan tidak teratur yang membuat lapisan berikutnya tidak stabil; pitch yang terlalu lebar menciptakan celah antara putaran yang berdekatan yang memungkinkan lapisan atas jatuh dan melintasi putaran bawah selama proses penggulungan, menghasilkan cacat "lapisan bersilangan" yang membuat spul tidak dapat digunakan pada peralatan pembayaran otomatis.

Pitch yang benar secara teoritis untuk angin satu lapis sama dengan diameter luar kabel ditambah jarak bebas 1–3% untuk mengakomodasi variasi OD sepanjang panjang spool. Dalam prakteknya, nominal OD yang digunakan untuk perhitungan pitch sebaiknya merupakan batas maksimum spesifikasi OD daripada nilai nominalnya, karena pitch yang dihitung pada nominal OD akan menghasilkan overlapping pada kabel yang berjalan pada toleransi OD atas. Untuk kabel dengan toleransi OD lebih lebar dari ±3%, pitch tetap yang dihitung dari OD maksimum akan menghasilkan celah yang terlihat pada kabel yang berjalan pada OD nominal atau minimum — dalam kasus ini, sistem penyesuaian pitch loop tertutup yang membaca OD kabel aktual dari pengukur laser dan memperbarui pitch traverse secara real time memberikan kualitas lapisan unggul di seluruh rentang OD produksi penuh.

Konfigurasi Pitch Traverse berdasarkan Jenis Kabel

Untuk belitan multi-lapisan, perhitungan pitch juga harus memperhitungkan sudut lintas lapisan ke lapisan — sudut di mana setiap lapisan yang berurutan membalikkan arah lintasan pada flensa. Sudut persilangan yang terlalu curam menyebabkan kabel masuk ke dalam lapisan sebelumnya pada titik pembalikan daripada melewatinya dengan mulus, menciptakan tepi manik yang terangkat pada flensa yang tumbuh secara progresif pada setiap lapisan dan pada akhirnya mencegah kabel terpasang dengan benar di seluruh lebar gulungan penuh. Mengontrol sudut cross-over memerlukan penyesuaian profil perlambatan dan pembalikan lintasan pada ujung perjalanan flensa, yang merupakan pengaturan parameter penggerak yang berbeda dari pitch lintasan kondisi tunak dan harus dikonfigurasi secara independen untuk setiap rentang OD kabel.

Urutan Perubahan Spool pada Mesin Pengambil Kabel Otomatis: Meminimalkan Panjang Scrap

Peristiwa pergantian spool pada Mesin Pengambil Kabel Otomatis adalah transisi yang paling langsung menentukan berapa banyak panjang kabel yang dapat digunakan yang hilang per siklus penggantian spool. Selama rangkaian perubahan — dari saat spul penuh memberi sinyal penyelesaian hingga saat spul baru mencapai tegangan belitan kondisi tunak — jalur ekstrusi hulu terus memproduksi kabel yang terakumulasi dalam buffer akumulator atau memerlukan jalur untuk mengurangi kecepatan. Kabel yang dihasilkan selama pelepasan akumulator dan transisi kecepatan saluran sering kali tidak sesuai spesifikasi dalam hal ketebalan dinding atau posisi konduktor karena variasi kecepatan, dan panjang ini harus dibuang atau diturunkan. Meminimalkan panjang sisa ini memerlukan optimalisasi tiga variabel yang saling bergantung: kapasitas akumulator, waktu siklus penggantian spool, dan urutan jabat tangan kontrol antara mesin pengambil dan PLC master jalur.

Waktu siklus penggantian spool pada Mesin Pengambil Kabel Otomatis terdiri dari beberapa langkah berurutan, yang masing-masing berkontribusi terhadap total durasi pergantian. Memahami anggaran waktu untuk setiap langkah mengidentifikasi di mana investasi teknik dalam otomasi atau peningkatan desain mekanis memberikan pengurangan terbesar dalam total waktu siklus dan panjang sisa yang terkait.

• Deteksi spul penuh dan transmisi sinyal: Penghitung meteran mencapai panjang target, memicu urutan perubahan, dan memberi sinyal pada akumulator untuk mulai mengosongkan daya — langkah ini memerlukan waktu kurang dari 200 milidetik pada sistem modern yang dikontrol PLC; sistem logika relai sering kali menimbulkan penundaan 1–3 detik yang menghabiskan kapasitas akumulator bahkan sebelum rangkaian mekanis dimulai
• Pemotongan kabel dan pengamanan ekor: Pemotong terbang atau pemotong stasioner menggerakkan, memotong kabel, dan ekor dipasang pada kumparan penuh — total durasi biasanya 1–3 detik pada sistem otomatis; pengikatan ekor secara manual memperpanjang waktu ini hingga 15–30 detik dan mengharuskan saluran berhenti sepenuhnya
• Pelepasan spul penuh dan posisi spul kosong: Kereta spul atau menara berputar atau mengindeks untuk membawa spul kosong ke posisi berliku — mesin pengambil model menara menyelesaikan langkah ini dalam 3–6 detik; mesin posisi tunggal yang memerlukan penggantian forklift memerlukan waktu 2–8 menit tergantung pada tata letak fasilitas dan ketersediaan peralatan
• Pemasangan timbal dan percepatan belitan awal: Ujung kabel dipasang ke inti spul baru, dan penggerak belitan berakselerasi agar sesuai dengan kecepatan saluran — mesin pengambil yang digerakkan servo dapat menyelesaikan akselerasi ini dalam 2–4 detik; sistem penggerak DC lama mungkin memerlukan waktu 8–15 detik untuk mencapai tegangan belitan yang stabil

Total panjang potongan yang dihasilkan per perubahan spul adalah hasil kali kecepatan saluran dan jumlah seluruh langkah selama akumulator sedang mengosongkan dan mengambil belum berliku pada tegangan kondisi tunak. Pada kecepatan jalur 200 m/mnt, total waktu pergantian 30 detik menghasilkan 100 meter kabel yang berpotensi di luar spesifikasi per kejadian perubahan — biaya material yang signifikan pada jalur yang menjalankan beberapa pergantian spool per shift. Mengurangi waktu pergantian menjadi 8 detik melalui pengambilan turret dan akselerasi servo mengurangi waktu pergantian menjadi sekitar 27 meter, pengurangan 73% dalam potongan per penggantian yang berdampak langsung pada hasil produksi dan biaya material per kilometer kabel yang diproduksi.

Arsitektur Umpan Balik Ketegangan: Kontrol Berbasis Penari vs. Berbasis Sel Beban

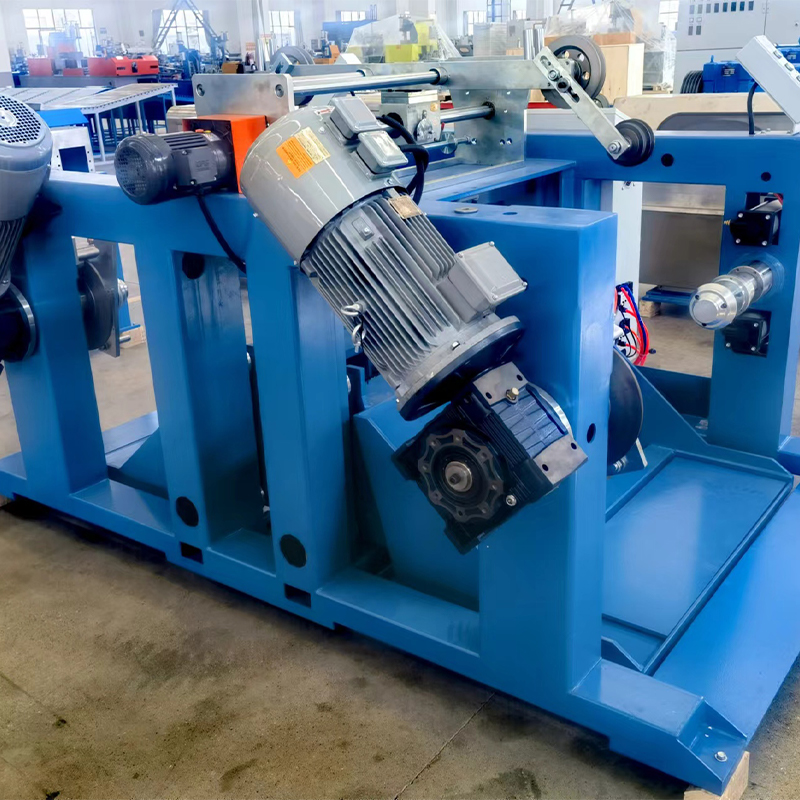

Mesin Pengambil Kabel Kawat Bermotor menggunakan salah satu dari dua arsitektur pengukuran tegangan utama untuk menghasilkan sinyal umpan balik untuk loop kontrol tegangan belitan: umpan balik posisi roller penari atau pengukuran tegangan sel beban langsung. Setiap arsitektur memiliki karakteristik respon yang berbeda, persyaratan kalibrasi, dan mode kegagalan yang menjadikan satu atau lainnya lebih sesuai tergantung pada jenis kabel, kecepatan saluran, dan persyaratan stabilitas tegangan aplikasi. Memahami perbedaan mendasar memungkinkan para insinyur menentukan sistem yang tepat untuk instalasi baru dan mendiagnosis masalah kinerja kontrol pada sistem yang ada tanpa menyetel ulang pengontrol sebagai respons pertama.

Kontrol tegangan berbasis penari menggunakan posisi roller bermuatan pegas atau bermuatan pneumatik di jalur kabel sebagai ukuran tegangan tidak langsung — perpindahan penari sebanding dengan gaya tegangan ketika massa penari dan gaya pramuat pegas atau pneumatik diketahui. Keuntungan utamanya adalah kesederhanaan mekanis dan kemampuan akumulasi yang melekat: perjalanan roller penari menyediakan penyangga yang menyerap transien kecepatan tanpa memerlukan loop kontrol untuk merespons secara instan. Batasannya adalah bahwa posisi penari merupakan pengukuran tegangan tidak langsung - ini mengukur gaya pada titik kontak penari, yang dapat berbeda dengan tegangan pada titik belitan akibat gesekan pada jalur kabel antara penari dan kumparan, khususnya pada kabel berdiameter besar dengan kekakuan lentur tinggi yang menghasilkan gesekan kontak signifikan terhadap rol pemandu dan lubang tali.

Pengukuran tegangan sel beban menempatkan transduser gaya pengukur regangan langsung pada jalur kabel — baik sebagai roller pemandu berinstrumen atau sebagai sensor gaya reaksi pada pin pemandu tetap — dan memberikan sinyal listrik langsung yang sebanding dengan tegangan kabel pada titik pengukuran. Sistem sel beban menghilangkan kesalahan pengukuran yang disebabkan oleh gesekan pada sistem penari dan memberikan sinyal tegangan bandwidth lebih tinggi yang lebih cocok untuk aplikasi belitan berkecepatan tinggi di mana transien tegangan cepat harus dideteksi dan dikoreksi dalam putaran belitan individual. Kerugiannya adalah sel beban tidak memiliki kemampuan buffering — loop kontrol harus merespons setiap transien tegangan, sehingga memerlukan bandwidth kontrol yang lebih tinggi dan penyetelan PID yang lebih hati-hati untuk menghindari osilasi. Sistem sel beban juga memerlukan kalibrasi berkala untuk menjaga keakuratan pengukuran, karena pengukur regangan offset titik nol berubah seiring suhu dan kelelahan mekanis seiring berjalannya waktu.

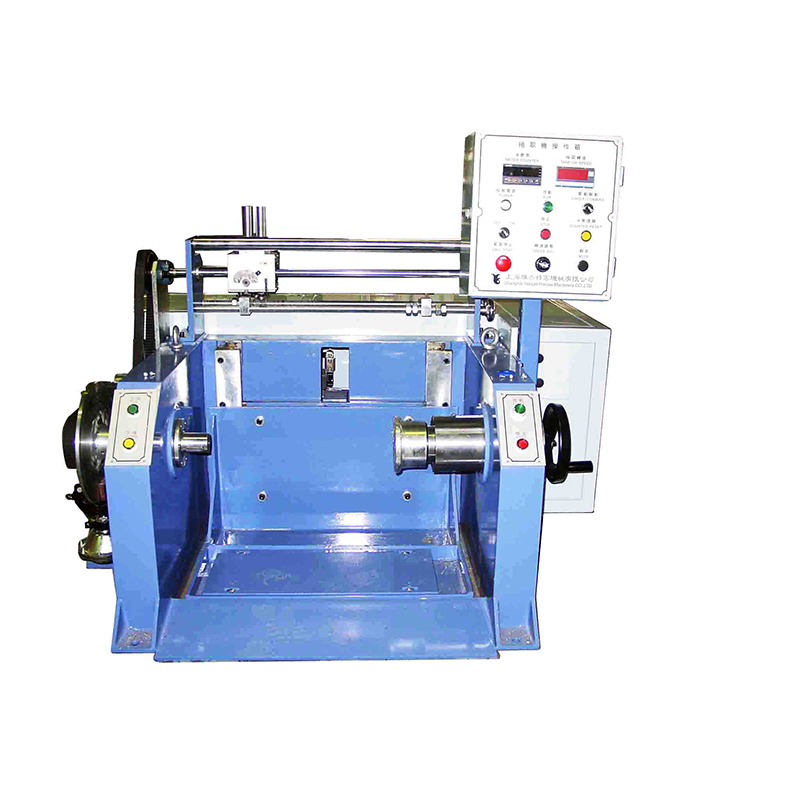

Kompatibilitas Mekanis Kumparan Berliku: Standar Antarmuka Poros dan Peringkat Beban

Sumber masalah kualitas belitan yang sering diabaikan pada Mesin Pengambil Kabel Kawat Bermotor adalah ketidakcocokan mekanis antara kumparan belitan dan antarmuka poros mesin pengambil. Produsen kabel biasanya mengumpulkan inventaris campuran spool dari beberapa pemasok selama bertahun-tahun beroperasi, dengan variasi dimensi yang tidak kentara pada diameter lubang, geometri alur pasak, dan konsentrisitas flensa yang menyebabkan masalah pada mesin pengambil dengan toleransi poros yang ketat. Spul dengan diameter lubang 0,3 mm lebih besar dari nominal poros menciptakan jarak bebas yang memungkinkan spul bekerja secara eksentrik di bawah tegangan belitan — eksentrisitas tersebut menghasilkan riak tegangan sekali per putaran yang tidak dapat ditekan oleh sistem kontrol karena hal tersebut diinduksi secara mekanis dan bukan dihasilkan oleh proses.

Parameter mekanis spul yang relevan yang harus diverifikasi untuk kompatibilitas dengan Mesin Pengambil Kabel Kawat Bermotor mencakup diameter dan toleransi lubang, lebar dan kedalaman alur pasak, spesifikasi runout flensa, dan kapasitas berat terukur spul pada tingkat pengisian kabel maksimum. Kapasitas berat spool sangat penting pada Mesin Pengambil Kabel Otomatis dengan kemampuan gaya traverse yang tinggi — tegangan belitan yang diterapkan pada seluruh lebar traverse spool penuh menghasilkan momen lentur yang signifikan pada bantalan poros spool, dan melebihi rating struktural spool dapat menyebabkan deformasi flensa yang merusak spool secara permanen dan menimbulkan bahaya keselamatan ketika spool yang dimuat ditangani oleh forklift.

• Verifikasi diameter lubang: Ukur diameter lubang kumpulan spul baru dengan pengukur lubang yang telah dikalibrasi sebelum memasukkannya ke dalam layanan produksi — hanya terima spul dalam jarak ±0,05 mm dari diameter nominal poros untuk aplikasi pengambilan yang presisi; toleransi yang lebih luas memerlukan selongsong adaptor yang meruncing yang menambah kompleksitas dan potensi eksentrisitas
• Inspeksi runout flensa: Periksa runout muka flensa dengan indikator dial pada mandrel referensi sebelum digunakan pertama kali dan setelah kejadian spool drop — runout yang melebihi 0,5 mm per radius flensa 300 mm menunjukkan deformasi flensa yang akan menyebabkan kesalahan waktu pembalikan lintasan dan pembentukan manik tepi
• Perhitungan berat isi maksimum: Hitung berat isi kabel maksimum sebagai hasil kali volume penyimpanan bersih spul (total volume spul dikurangi volume inti) dan berat kabel per satuan volume — verifikasi bahwa nilai ini berada di bawah kapasitas beban kotor terukur spul, yang mencakup berat tara spul, dengan faktor keamanan minimum 1,5
• Kelas kesesuaian alur pasak: Tentukan alur pasak yang pas (JS9/h9 atau yang setara menurut ISO 286) untuk aplikasi pengambilan, bukan toleransi pas normal yang digunakan untuk transmisi daya umum — pas pasak yang longgar memungkinkan rotasi spul relatif terhadap poros selama akselerasi dan perlambatan, sehingga menghasilkan peristiwa selip mikro yang menciptakan lonjakan tegangan lokal

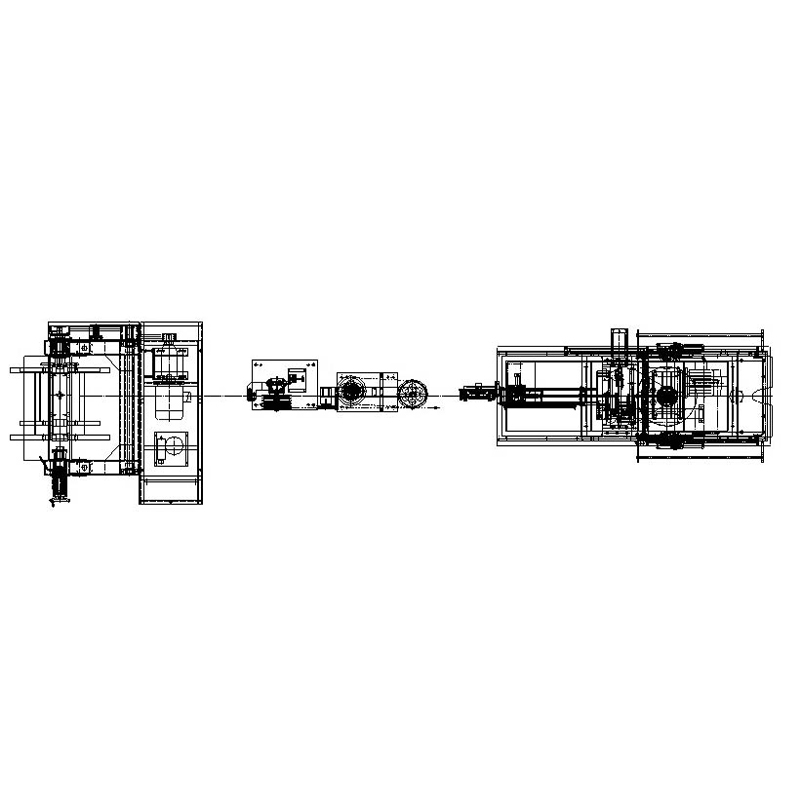

Integrasi Retrofit Mesin Pengambil Kabel Otomatis ke Jalur Ekstrusi yang Ada

Menambahkan Mesin Pengambil Kabel Otomatis ke jalur ekstrusi yang sudah ada yang awalnya dirancang untuk pengambilan manual melibatkan tantangan integrasi kontrol yang sering diremehkan selama fase perencanaan proyek. Pengontrol kecepatan pengangkutan jalur ekstrusi dirancang untuk beroperasi sebagai referensi kecepatan terminal untuk jalur tersebut — yang mengatur kecepatan produksi, dan semua peralatan hulu mengikuti. Ketika mesin pengambil otomatis ditambahkan, mesin ini memperkenalkan sistem kontrol loop tertutup kedua di ujung saluran yang juga mencoba mengatur ketegangan kabel melalui penyesuaian kecepatan. Tanpa koordinasi yang tepat dari kedua putaran kontrol ini, keduanya akan berinteraksi secara merugikan: pengangkutan akan meningkatkan kecepatan sebagai respons terhadap sinyal penurunan tegangan, sedangkan penggerak pengambil secara bersamaan mengurangi kecepatan sebagai respons terhadap penurunan tegangan yang sama, sehingga menciptakan osilasi berkelanjutan yang tidak dapat diatasi oleh kedua putaran secara independen.

Solusi standarnya adalah mengonfigurasi penggerak pengambil dalam mode kontrol torsi, bukan dalam mode kontrol kecepatan, dengan penggerak pengangkut tetap sebagai master kecepatan. Dalam mode kontrol torsi, penggerak pengambil menerapkan torsi putaran konstan yang sesuai dengan titik setel tegangan target, dan kecepatan putaran disesuaikan secara otomatis agar sesuai dengan kecepatan keluaran pengangkutan — mirip dengan bagaimana rem pasif memberikan hambatan konstan berapa pun kecepatannya. Posisi penari roller kemudian hanya berfungsi sebagai sinyal trim untuk mengatur setpoint torsi, bukan sebagai acuan kecepatan utama. Arsitektur kontrol ini menghilangkan masalah interaksi loop karena penggerak pengambil tidak lagi bersaing dengan pengangkut untuk mengontrol kecepatan kabel — ia hanya menyediakan torsi resistansi terkendali yang dapat dilawan oleh pengontrol kecepatan pengangkut tanpa konflik.
