Kontrol Ketegangan Aktif di Peralatan Pembayaran Kabel Kawat Bermotor : Perbedaannya dengan Pengereman Pasif

Perbedaan mendasar antara sistem pembayaran bermotor dan sistem pembayaran pasif terletak pada bagaimana tegangan balik dihasilkan dan dipertahankan selama proses pelepasan. Sistem pasif — rem bubuk magnetis, rem cakram gesekan, atau mekanisme tarikan mekanis — menerapkan torsi resistansi yang tetap atau dapat disesuaikan secara manual ke poros spul, dengan mengandalkan tarikan mekanis untuk menciptakan tegangan pada kawat saat ditarik oleh proses hilir. Pendekatan ini cukup berhasil dalam kondisi tunak, namun gagal diprediksi pada dua momen paling kritis dalam setiap proses produksi: akselerasi dari posisi diam dan deselerasi ke posisi berhenti. Selama akselerasi, inersia spul kabel berat penuh berarti torsi rem yang diperlukan untuk mempertahankan tegangan target jauh lebih tinggi dibandingkan saat berjalan dalam kondisi stabil — rem pasif yang disetel untuk tegangan dalam kondisi stabil akan memungkinkan terbentuknya loop kendur selama akselerasi, yang kemudian menjadi kencang saat kecepatan hilir menjadi stabil dan menciptakan lonjakan tegangan yang dapat memanjangkan konduktor halus atau memutus kabel seluruhnya.

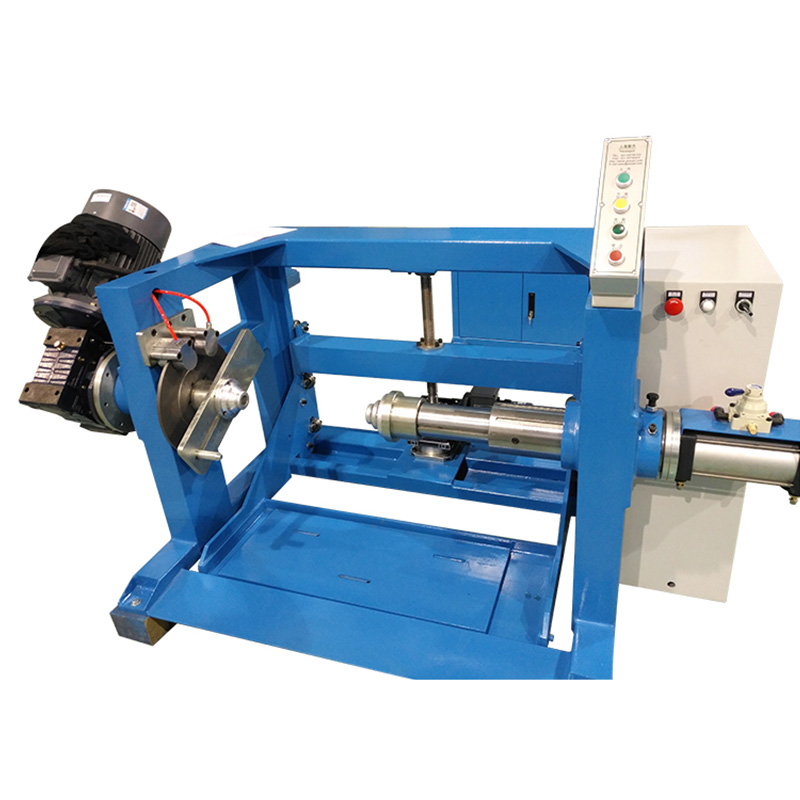

Peralatan Pembayaran Kabel Kawat Bermotor mengatasi hal ini dengan secara aktif menggerakkan spool ke arah pelepasan dengan torsi terkontrol yang mengimbangi inersia spool selama fase akselerasi dan deselerasi. Sistem penggerak — biasanya motor AC yang dikontrol vektor atau penggerak servo — menerima referensi kecepatan dari jalur hilir dan menerapkan perintah torsi yang dihitung untuk mempertahankan roller penari pada posisi target sepanjang rentang kecepatan penuh. Ketika jalur hilir berakselerasi, penggerak pembayaran bermotor meningkatkan torsi keluarannya untuk melepaskan kabel secara proaktif daripada menunggu penari turun dan memberi sinyal defisit tegangan. Hasilnya adalah profil tegangan yang tetap berada dalam ±5% dari setpoint di seluruh cakupan akselerasi dan deselerasi — tingkat kontrol yang tidak dapat dicapai oleh sistem pasif pada spool kabel berdiameter besar dan inersia tinggi.

Shanghai Yessjet Precise Machinery Co., Ltd. mengintegrasikan algoritme kompensasi inersia ke dalam konfigurasi penggerak Peralatan Pembayaran Kabel Kawat Bermotor, yang dikalibrasi dengan diameter spul aktual dan kisaran berat yang ditentukan untuk setiap pemasangan. Parameter kompensasi inersia diatur selama commissioning menggunakan uji ramp akselerasi terkontrol, dan stabilitas tegangan yang dihasilkan diverifikasi terhadap selubung target sebelum jalur memasuki produksi — memastikan bahwa karakteristik kinerja memenuhi persyaratan proses sejak produksi pertama dijalankan daripada memerlukan penyesuaian coba-coba yang diperpanjang oleh operator pelanggan.

Kompensasi Diameter Spool: Mengapa Ketegangan Bayaran Melayang Tanpanya

Kumparan kabel yang dilepas pada Mesin Pembayaran Kabel Bermotor mengubah diameter efektifnya secara terus-menerus sepanjang pengoperasian — dimulai dari diameter lapisan luar dan menurun ke diameter inti seiring dengan pemakaian kabel. Untuk spool industri besar pada umumnya, perubahan diameter ini dapat mewakili rasio 3:1 hingga 5:1 antara keadaan penuh dan kosong. Jika penggerak pembayaran mempertahankan titik setel kecepatan putaran yang konstan daripada mengkompensasi perubahan diameter ini, kecepatan keluaran kabel linier akan menurun secara proporsional saat spool dikosongkan, sehingga memaksa proses hilir untuk menerima kecepatan umpan variabel atau mengandalkan buffer akumulator untuk menyerap defisit. Pada jalur ekstrusi di mana kecepatan pengumpanan konduktor secara langsung mempengaruhi ketebalan dinding insulasi, perubahan diameter yang tidak terkompensasi pada pembayaran diterjemahkan menjadi peningkatan ketebalan dinding secara progresif seiring dengan pengosongan spool — sebuah cacat yang berkembang cukup lambat untuk melewati pemeriksaan kualitas awal namun gagal pada pengambilan sampel statistik di sepanjang gulungan.

Pendekatan teknik yang benar adalah estimasi diameter spul secara kontinyu dengan koreksi kecepatan otomatis yang diterapkan pada penggerak pembayaran. Estimasi diameter dapat diimplementasikan melalui tiga metode, masing-masing dengan karakteristik akurasi dan persyaratan perangkat keras yang berbeda:

• Integrasi posisi penari: Perpindahan roller penari diintegrasikan dari waktu ke waktu untuk memperkirakan panjang kabel yang dikonsumsi, yang dikombinasikan dengan geometri spul yang diketahui untuk menghitung diameter belitan arus — efektif untuk geometri spul yang konsisten tetapi mengakumulasi kesalahan jika penari dioperasikan mendekati batas perjalanannya untuk waktu yang lama
• Perhitungan rasio kecepatan: Rasio antara kecepatan encoder spool pembayaran dan kecepatan encoder saluran hilir digunakan untuk menghitung diameter pelepasan efektif secara real-time — akurat dan dapat mengoreksi sendiri namun memerlukan sinyal kecepatan yang andal dari proses hilir yang disinkronkan ke pengontrol pembayaran
• Pengukuran optik langsung: Sensor jarak laser atau transduser ultrasonik mengukur diameter luar kumparan arus secara langsung — metode dengan akurasi tertinggi, tidak bergantung pada akumulasi kesalahan perhitungan, namun menambah biaya perangkat keras sensor dan memerlukan perlindungan dari debu kabel dan kontaminasi pelumas di bidang pengukuran

Dalam praktiknya, metode penghitungan rasio kecepatan menawarkan keseimbangan terbaik antara akurasi dan kesederhanaan implementasi bagi sebagian besar orang Mesin Pembayaran Kabel Kawat Otomatis instalasi. Tingkat pembaruan kompensasi harus cukup untuk melacak perubahan diameter antara masing-masing lapisan belitan — untuk kabel tipikal dengan diameter berinsulasi 1,5 mm pada spul lebar lintasan 400 mm, setiap lapisan mewakili perubahan diameter sekitar 0,003 mm, sehingga memerlukan tingkat pembaruan setidaknya satu perhitungan per putaran spul untuk menjaga akurasi kompensasi dalam 0,5% dari diameter sebenarnya.

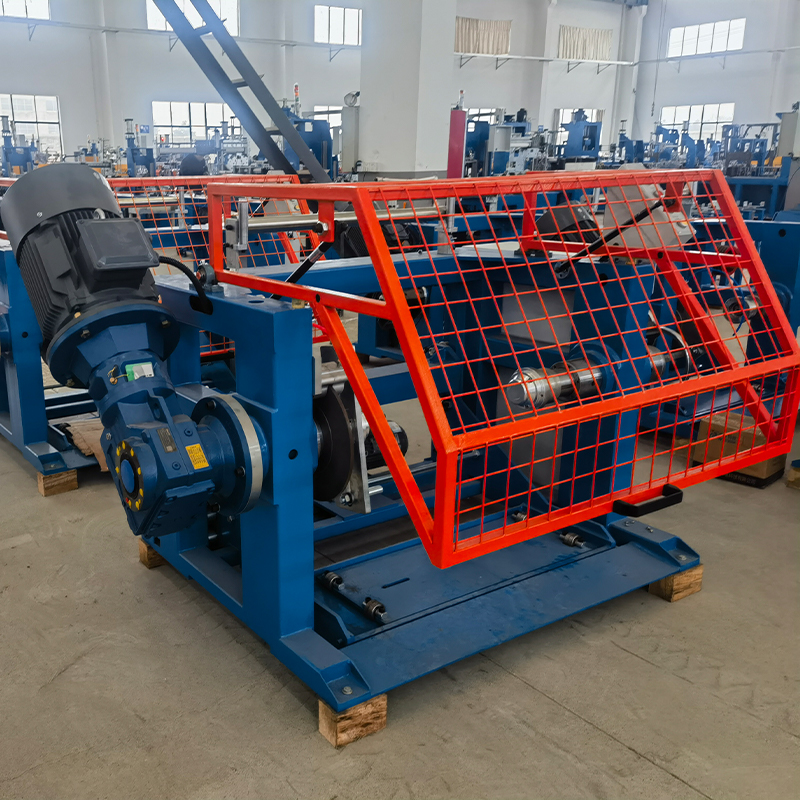

Pemuatan dan Penyelarasan Spul: Faktor Mekanik yang Menentukan Keseragaman Tegangan

Ketidakseragaman tegangan pada Peralatan Pembayaran Kabel Kawat Bermotor sering dikaitkan dengan masalah sistem kontrol ketika akar penyebab sebenarnya adalah ketidakselarasan mekanis pada titik pemasangan spool. Kumparan yang dipasang dengan sumbu rotasi yang tidak tegak lurus terhadap arah pembayaran — bahkan sebesar 1 hingga 2 derajat — menciptakan variasi tegangan sinusoidal pada frekuensi belitan saat kabel menarik secara bergantian ke arah dan menjauhi permukaan flensa selama pelepasan. Riak tegangan ini muncul pada roller penari sebagai osilasi ritmis yang tidak dapat ditekan oleh loop kontrol tegangan karena frekuensi gangguan sesuai atau melebihi bandwidth loop kontrol. Variasi tegangan yang dihasilkan biasanya sebesar 8–15% puncak-ke-puncak pada frekuensi belitan dan tidak merespons penyesuaian penyetelan PID, sehingga menyebabkan operator salah menyimpulkan bahwa sistem kontrol adalah sumber masalahnya.

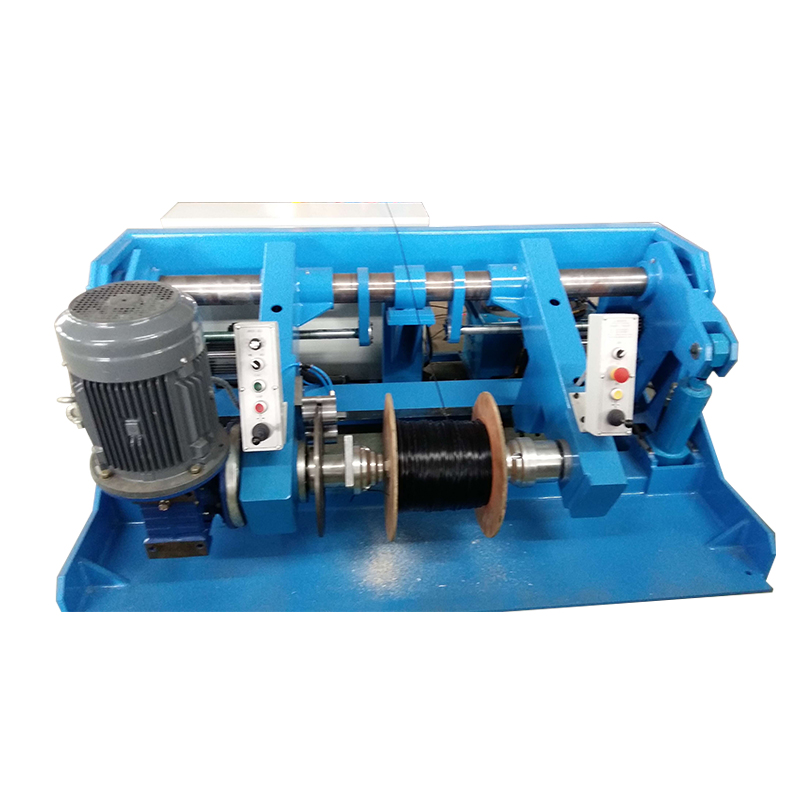

Penjajaran spool yang tepat memerlukan tegak lurus aksial dan pemusatan lateral spool relatif terhadap arah pembayaran. Tegak lurus aksial diatur oleh geometri rangka pembayaran dan penyelarasan blok bantalan poros spul — diverifikasi menggunakan indikator dial yang dilintasi sepanjang permukaan flensa spul sementara poros diputar dengan tangan. Pemusatan lateral memastikan bahwa kabel keluar dari kumparan pada sudut yang tepat untuk lubang pemandu pertama, meminimalkan sudut armada — sudut antara titik keluar kabel pada kumparan dan garis tengah pemandu pertama — yang harus dijaga di bawah 1,5 derajat untuk mencegah keausan flensa dan abrasi tepi pada lapisan kabel terluar.

Kesalahan Umum Pemasangan Spool dan Efek Ketegangannya

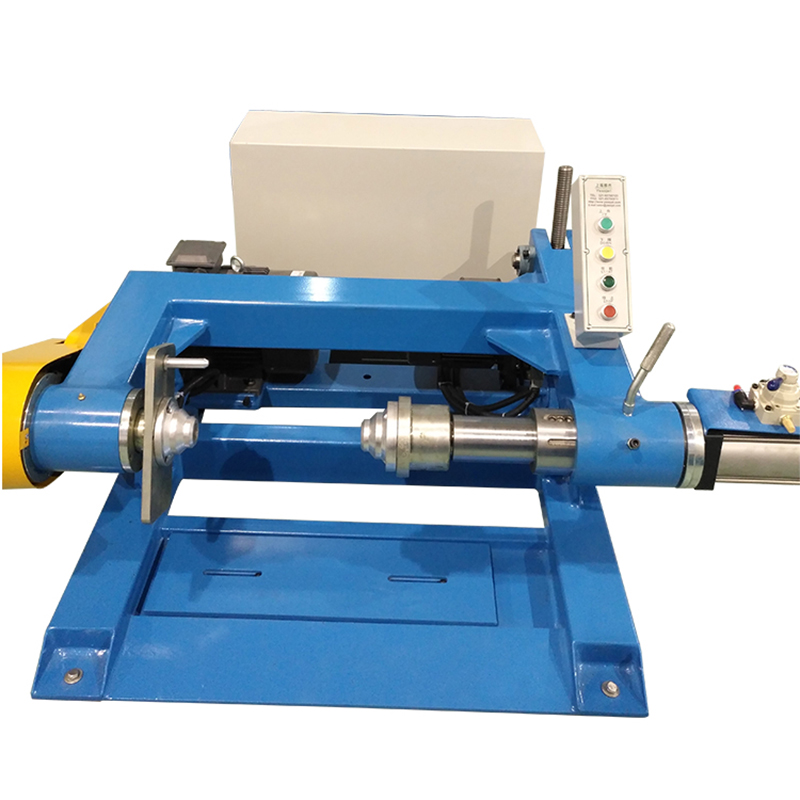

Desain Urutan Perubahan Reel: Meminimalkan Waktu Henti Tanpa Mengganggu Kontrol Ketegangan

Peristiwa pergantian reel — transisi dari spool yang habis ke spool penuh yang baru pada Mesin Pembayaran Kabel Kawat Otomatis — adalah momen dengan risiko tertinggi dalam siklus operasi sistem pembayaran baik dari perspektif kontinuitas produksi maupun kontrol tegangan. Pada jalur tanpa akumulator penggantian reel khusus, proses hilir harus berhenti sepenuhnya selama durasi urutan perubahan, yang pada sistem yang dimuat secara manual biasanya memerlukan waktu 3 hingga 8 menit tergantung pada berat spool dan ketersediaan peralatan penanganan. Untuk jalur ekstrusi yang berjalan terus-menerus, bahkan penghentian selama 3 menit memerlukan pembersihan awal dan periode stabilisasi sebelum kualitas produk kembali ke spesifikasi — yang secara efektif membuat total kerugian produksi per gulungan berubah menjadi 8 hingga 15 menit dari keluaran yang dapat digunakan.

Sistem sambungan terbang — yang menggabungkan bagian ekor spul yang sudah habis ke ujung spul baru saat keduanya sedang bergerak — menghilangkan kerugian produksi ini namun memerlukan koordinasi waktu yang tepat antara aktuator sambungan, penggerak pembayaran, dan sistem akumulator. Sambungan harus terjadi saat akumulator melepaskan panjang kabel yang tersimpan untuk mempertahankan kecepatan saluran hilir selama penghentian sesaat dari spool yang habis. Jika kapasitas akumulator tidak mencukupi untuk memenuhi waktu rangkaian penyambungan penuh, proses hilir akan mengalami penurunan tegangan yang menyebabkan crosshead ekstrusi mengalami penurunan tegangan sesaat — berpotensi menyebabkan konduktor menyimpang dari pusat cetakan dan menghasilkan isolasi eksentrik yang panjang yang harus dihilangkan.

• Ukuran akumulator untuk sambungan terbang: Panjang langkah akumulator harus menyimpan setidaknya 1,5 kali keluaran kabel selama waktu urutan sambungan maksimum yang diharapkan, dengan tambahan margin 50% memperhitungkan variasi dalam waktu respons operator dan waktu siklus kepala sambungan dalam kondisi produksi
• Keandalan deteksi ujung ekor: Sensor optik atau induktif yang mendeteksi kondisi spool hampir kosong harus memicu sinyal inisiasi penyambungan dengan pemberitahuan terlebih dahulu — biasanya ketika 2 hingga 3 lapisan kabel tetap berada di spool — untuk memungkinkan akumulator membangun kapasitas penyimpanan penuhnya sebelum peristiwa penyambungan dimulai
• Pra-akselerasi spul baru: Penggerak spul yang baru harus mempercepat spul baru agar sesuai dengan kecepatan permukaan garis saat ini sebelum penjepit sambungan bekerja — penyambungan ke spul yang diam atau bergerak lambat akan menciptakan impuls tegangan saat titik sambungan bertransisi dari spul lama ke yang baru, yang berpotensi merusak sambungan sambungan pada kawat pengukur halus
• Stabilisasi kembali tegangan pasca penyambungan: Setelah penyambungan, loop kontrol tegangan pelunasan memerlukan periode stabilisasi ulang karena transisi dari operasi pada karakteristik inersia spool lama ke spool penuh yang baru — sistem kontrol harus menerapkan transisi lembut dalam parameter kompensasi inersia daripada perubahan langkah langsung untuk mencegah overshoot

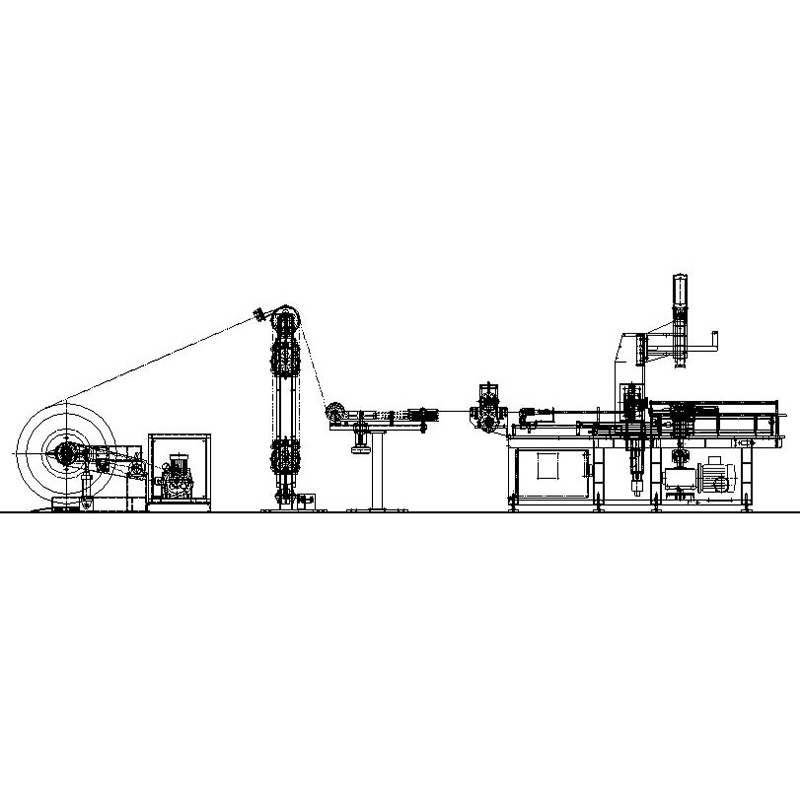

Integrasi Mesin Pembayaran Kabel Bermotor dengan Sistem Kontrol Jalur Ekstrusi

Mesin Pembayaran Kabel Bermotor yang beroperasi sebagai unit mandiri — dengan titik setel tegangan independen dan loop kontrol penarinya sendiri — menimbulkan konflik yang melekat dengan sistem kontrol kecepatan pengangkutan jalur ekstrusi. Kedua sistem berusaha mengatur tegangan kabel pada titiknya masing-masing: pembayaran mempertahankan tegangan hulu pada saluran masuk konduktor, dan sistem pengangkutan mempertahankan tegangan arus hilir pada saluran keluar kabel berinsulasi. Jika kedua putaran kontrol ini tidak dikoordinasikan melalui tautan komunikasi bersama, keduanya dapat memasuki osilasi yang saling bertentangan di mana imbalannya meningkatkan ketegangan sebagai respons terhadap jatuhnya penari sementara pengangkutan secara bersamaan mengurangi kecepatan sebagai respons terhadap peningkatan ketegangan — menciptakan interaksi bolak-balik yang berkelanjutan yang tidak dapat diselesaikan oleh kedua putaran tersebut secara mandiri.

Pendekatan integrasi yang benar adalah arsitektur kontrol hierarki di mana PLC master garis ekstrusi memberikan referensi kecepatan ke penggerak Peralatan Pembayaran Kabel Kawat Bermotor sebagai sinyal umpan maju, dengan loop kontrol posisi penari pembayaran bertindak sebagai penyesuaian trim di atas referensi kecepatan master dan bukan sebagai pengontrol kecepatan independen. Dalam konfigurasi ini, penggerak pembayaran mengikuti kecepatan saluran secara proaktif melalui sinyal umpan maju, dan putaran penari hanya perlu mengoreksi ketidaksesuaian kecepatan sisa — mengurangi kebutuhan bandwidth kontrol dan menghilangkan potensi interaksi putaran. Tautan komunikasi antara PLC master jalur dan drive pembayaran harus menggunakan protokol fieldbus deterministik — PROFIBUS, EtherNet/IP, atau PROFINET — dengan waktu siklus di bawah 10 milidetik untuk memastikan sinyal feedforward dikirimkan dengan ketepatan waktu yang cukup agar efektif selama jalur percepatan jalur.

Didirikan di Shanghai pada tahun 2002 dan diperluas melalui Jiangsu Yessjet Precise Machinery Co., Ltd. di Yixing pada tahun 2017, Shanghai Yessjet Precise Machinery Co., Ltd. merancang Peralatan Pembayaran Kabel Kawat Bermotor dengan kemampuan integrasi asli untuk platform kontrol jalur ekstrusi yang paling umum digunakan dalam manufaktur kabel — termasuk seri Siemens S7, seri Mitsubishi Q dan iQ-R, dan Allen-Bradley ControlLogix. Antarmuka penggerak pembayaran telah dikonfigurasi sebelumnya untuk menerima referensi kecepatan master melalui protokol fieldbus yang sesuai, dengan parameter loop trim penari yang disetel dari pabrik ke konfigurasi awal yang stabil sehingga operator dapat menyempurnakannya di lokasi tanpa memerlukan keahlian pemrograman penggerak. Pendekatan integrasi ini mengurangi waktu commissioning untuk instalasi jalur baru dan menghilangkan masalah interaksi kontrol yang umum terjadi ketika peralatan pembayaran dari pemasok berbeda ditambahkan ke jalur ekstrusi yang ada tanpa koordinasi teknik arsitektur kontrol.

Pemilihan Setpoint Ketegangan untuk Bahan dan Pengukur Konduktor yang Berbeda

Memilih titik setel tegangan yang benar pada Mesin Pembayaran Kabel Kawat Otomatis bukanlah soal memilih nilai tengah yang nyaman dalam rentang pengoperasian mesin — ini adalah penghitungan khusus material yang menyeimbangkan tiga persyaratan yang bersaing: tegangan yang cukup untuk menjaga kelurusan konduktor dan mencegah spul terlepas, tegangan yang cukup rendah untuk menghindari pemanjangan konduktor melampaui batas elastis, dan tegangan yang cukup stabil untuk mencegah konduktor mengembara di dalam cetakan ekstrusi. Masing-masing persyaratan ini memberikan batasan yang berbeda pada jendela tegangan yang dapat diterima, dan perpotongan ketiga batasan tersebut menentukan rentang operasi yang benar untuk spesifikasi konduktor tertentu.

Pemanjangan konduktor adalah kendala paling kritis untuk konduktor berukuran halus dan dengan kemurnian tinggi. Ketika tegangan pelunasan melebihi batas proporsional konduktor — tingkat tegangan di bawah mana deformasi sepenuhnya elastis — terjadi pemanjangan permanen, mengurangi luas penampang konduktor dan meningkatkan resistansi per satuan panjang. Untuk konduktor tembaga bebas oksigen (OFC), batas proporsionalnya lebih rendah dibandingkan untuk tembaga standar electrolytic hard pitch (ETP), yang berarti bahwa titik setel tegangan yang dapat diterima untuk kawat standar dapat menyebabkan perpanjangan terukur pada konduktor OFC dengan ukuran yang sama. Batas tegangan dalam Newton untuk konduktor tertentu dapat dihitung dari batas tegangan proporsional (biasanya 30–40% kekuatan luluh untuk margin operasi konservatif) dikalikan dengan luas penampang konduktor — perhitungan yang harus dilakukan untuk setiap spesifikasi konduktor daripada diasumsikan berskala linier dengan berat konduktor.

Nilai-nilai ini berfungsi sebagai titik awal rekayasa dan harus diverifikasi terhadap data properti mekanis pemasok konduktor tertentu untuk lot produksi sebenarnya. Sifat mekanis konduktor bervariasi antar pemasok dan antar batch produksi dari pemasok yang sama — khususnya untuk konduktor pilin yang parameter penarikan kawat individualnya memengaruhi kekuatan luluh untai akhir. Menetapkan protokol validasi tegangan — termasuk uji coba singkat pada titik setel yang diusulkan diikuti dengan pengukuran resistansi per meter pada panjang sampel — memberikan konfirmasi bahwa tegangan pengoperasian berada dalam kisaran elastis untuk material sebenarnya yang sedang diproses, daripada hanya mengandalkan spesifikasi material nominal.
